HENSENS HX-CC410H

产品简介

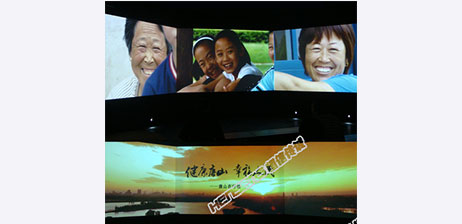

HX-CC410H纯硬件嵌入式系统的投影多屏拼接带的高清投影融合器,使拼接大屏幕系统成为一个具有超高分辩率的单一逻辑屏,并且中间没有拼缝, 组成大屏幕系统的所有显示单元的分辨率之总和,在大屏幕上能处理显示 DVI信号、视频信号、RGB 信号,高清动静态图文信号,可以在整个大屏上进行窗口漫游,并且信号的显示完全实时,视频信号支持 PAL/NTSC/SECAM 制式。


  • 1920x1200高分辨率
  • 几何校正快速准确
  • 完美的图像融合效果

单屏多窗口任意叠加漫游

分布式融合器是能处理多路的、实时的、高清视频和 RGB 信号,采用基于最新的 FPGA 图形处理器的硬件结构体系,输出信号可以是模拟的 RGB 信号和数字的 DVI 信号,所有的网络图形窗口和实时的视频/RGB 显示窗口均可以开窗口漫游显示,可以任意放大、缩小、托拽、移动。


扩展性强 融合拼接系统可无缝集成

HENSENS分布式融合系统将运算负载压力分散到各分布式处理单元上,不仅拓展了系统设计的规模,而且大大提高了散热性能。融合系统在增加了高性能的图像网络化传输组合方式,超越了传统线缆负载极限距离,将输入路数由8路提高到128路高清信号,输出规模由原来的4通道提高到72通道,并且未来可扩展至更多通道。


完美的图像融合效果

采用高清数码相机对全色域色彩信息进行采样,通过独有的融合调试算法对融合带进行调整,针对各类投影仪均做过特殊优化,使得融合曲线自然平滑。相比依靠肉眼进行调试的人工调试设备,可以达到更加细腻的调试精度,使最终呈现画面细节超越肉眼的识别精度。


暗场补偿

由于生产工艺的原因,无论是DLP还是LCD或是LED投影仪在输出纯黑画面时均存在不同程度的漏光。当两台同时输出纯黑或较暗的图像时会形成一个叠加的漏光带,使得融合画面呈现方波状的亮度曲线。威玛斯融合处理系统可通过独有的暗场漏光带处理技术消除漏光带,使得黑场画面平滑自然,无论画面是亮还是暗均能完美呈现,提供给用户始终如一的优质观感。


几何校正快速准确

利用独有的可视化参数调整基数可在数分钟内完成平面幕、弧面幕的几何校正,校正精度达到1/256像素。特有的几何网格微调功能,可协助调试人员对画面任意部分进行高精度的几何调整,直至达到理想的几何变形效果。


信号预览 预监回显

客户可在控制软件中实现预览所有高清信号以下信号源的画面内容(预监),并在窗口管理界面实时显示当前大屏的显示状态(回显)。该增值功能可帮助操作人员更加方便的对信号内容进行管控调度,提高了系统整体的操作灵活度和准确度,放置人为原因造成的误操作,提高了系统稳定性。


开放控制协议 支持外置矩阵联控与集成

融合系统提供开放的控制协议文档与技术支持,更加方便融合系统与其他子系统的整体集成控制。与此同时,集成了市面常见矩阵的控制协议,可以实现设备的多级控制与集成,为用户控制带来方便。设备提供IP网络与串口控制,用户可以任意选用合适的方式进行控制,同时提供iOS控制端,实现设备的无线控制。


强大的信号处理能力

输入板卡自由组合,完成各类输入信号灵活接入,包括VGA信号、DVI信号、CVBS复合视频信号、RGB信号、YPbPr分量视频信号、HDMI信号、SDI信号等。可以在整个融合幕上无障碍进行开窗、叠加、漫游,并且信号的显示完全实时不丢帧。单通道输出分辨率方面HX-CC310D™可高达1440x900,HX-CC410H™可高达1920x1200,帧率达到60Hz,向下全面兼容其它所有高清格式,通用性非常强。


产品特点

色域校正

超低延时

几何校正

分布式系统

图像开窗

画面切割
